拖鏈電纜的永久變形會到這芯線的斷裂，材料也會因過度受力而導致永久變形，難于恢復，那么我們如何預防這種變形呢?下面跟隨拖鏈電纜小編來了解一下吧：

　　一、 拖鏈電纜的永久變形 "起旋"現象分析：

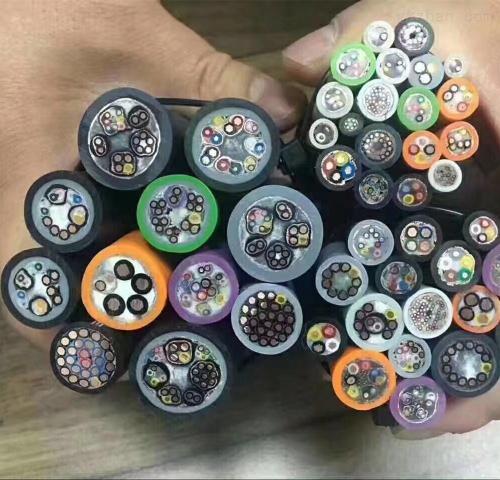

　　拖鏈電纜的內部結構分為兩種：分層絞合和分束絞合。分層芯線和成束芯線拖鏈電纜具有明顯的差異!

　　1.分層絞合：電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層，外面包裹著擠壓式護套。

　　2.分束絞合：首先電纜的芯線單獨絞合成束，然后將已經絞合成束的電纜圍繞中心絞合成束。

　　分層絞合的結構在電纜彎曲受力時，它的內徑受壓而外徑受拉，內徑和外徑的壓縮緊張，彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。分層成纜的特點：分層成纜的電纜易于制造，即低價電纜。但是，當永久變形導致整個系統無法運行時，當初廉價的誘惑就會轉化成為高價的錯誤，那么這些問題空間是如何產生的呢?我們先來看一下這種電纜的結構。 在分層成纜的電纜中，電纜芯線大多圍繞中心線被緊緊圍絞成幾層，外面則包裹著管狀護套。當電纜彎曲受力時，電纜的內徑受壓而外徑受拉。起初由于材料的彈性，電纜能正常工作，但不久之后，材料就會因為過度受力而導致永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域，大多數情況下，電纜會很快斷裂。成束芯線這種多重合絞成束的工藝，芯線可以多次改變彎曲電纜的內徑、外徑，高度緊接的中心線周圍的拉力和壓力彼此平衡，便得電纜的內部結構具有可靠的穩定性，從而使拖鏈電纜在經受最大彎曲力時，也能保持穩定。

　　二、擠壓成型護套

　　制造工藝和材料同樣是決定產品質量的重要因素。在一些所謂的適用于拖鏈的電纜中，護套通常成管狀型，因此無法在長期的彎曲過程中，提供絞線結構必要的支持，從而使絞線結構易于分裂。

　　三、屏蔽電纜的損壞和預防方法

　　在屏蔽層的制造過程中，其中很重要的一個參數就是屏蔽層的編織角度。在用于拖鏈的電纜中，電纜外徑的屏蔽層所承受的負載必須被考慮進去。不合理的屏蔽層編織角度會進一步增加張力負載，導致屏蔽層的破損。由此會造成屏蔽效果減弱，當鋒利的電纜尾部戳穿材料接觸到芯線時，甚至會造成短路。

　　四、總結：拖鏈電纜的永久變形 "起旋"解決方法：

　　1.中心去應力設計

　　2.分束絞合成纜結構

　　3.優化的編織角度

　　4.擠壓成型的外被
